ManagerVzhledové koncepty
moodboardVýchozí designový jazyk: industrial dark, oblé svislé rohy, stínová spára s ukrytou ventilací, gravírované ✕. Koncept A/B jsou vizuální studie, figurka je maskot programu.
Varianty šasi
studie tvaruTři směry z první designové session. Vybrán MINIMAL (Jindřich, 2026-07-20) — jednoduchá vana + víko, tisk bez podpor.
Návrhy šasi — rozměrově ověřené

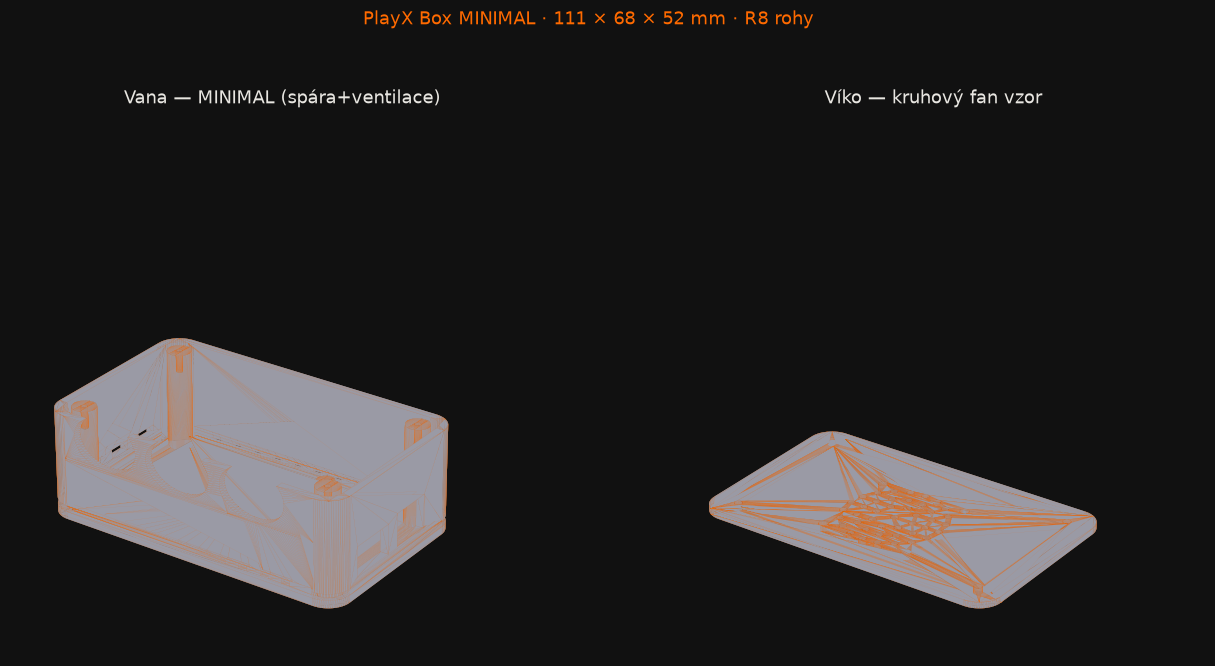

stav 2026-07-27První STL (MINIMAL v2, 111 × 68 × 52) rozměrově neprošlo: porty Pi na špatné stěně, XLR díry v horní hraně, stack o 5,4 mm vyšší než vnitřek. Po ověření rozměrů všech komponent (datasheety + fotogrammetrie XLR pozic z fotek HiFiBerry steel case) vznikly tři nové návrhy:
| Návrh | Rozměry (mm) | Pro koho | Stav |
|---|---|---|---|
| PlayX kompakt | 97 × 68 × 58 | Jen PlayX. Vše (2× XLR, USB-C, 2× HDMI) na zadním panelu, RJ45/USB na boku. | ✓ fit-check zelený |
| CueX kompakt | 152 × 68 × 58 | Jen CueX Box. Dvoukomora: Pi stack + zásuvka (DMX Bricklet, DI4/relé, svorkovnice). | ⚠ čeká na ověření DMX Brickletu |
| MONO šasi | 163 × 68 × 58 | Jedna vana pro obě role, všechno IO na zadním panelu (ethernet přes keystone průchodku). Role se liší jen výřezy panelu a osazením zásuvky. | ⚠ kandidát — rozhodnutí Jindřich |
Všechny návrhy s řezy (podélný/příčný), přepínáním šasi Design / Ghost / Drát a živým fit-checkem počítaným z parametrů — včetně původního STL a jeho nálezů.
Díly k tisku (STL ke stažení)
Tisknutelné, watertight STL generované z ověřených parametrů (case_gen_v3.py). Rozpad dílů s náhledem je v prohlížeči (režimy „Rozpad+STL"). Tisk: PETG · 0.20 mm · 3 perimetry · 15 % gyroid · postup ↗. Před finálním tiskem: fit-check tisk + přeměření XLR na reálném DAC.
| Sada | Díl | STL |
|---|---|---|
| PlayX kompakt | Vana | ⬇ playx-kompakt-vana.stl |
| Víko | ⬇ playx-kompakt-viko.stl | |
| MONO šasi | Vana — role PlayX | ⬇ mono-vana-playx.stl |
| Vana — role CueX | ⬇ mono-vana-cuex.stl | |
| Víko (společné) | ⬇ mono-viko.stl |
